  产品介绍

• 产品信息
• 名称： 模块 MDQ 200-16
• 品牌： 上海奇亿JPEC

产品特点

可控硅模块通常被称之为功率半导体模块（semiconductor module）。最早是在1970年由西门康公司率先将模块原理引入电力电子技术领域。是采用模块封装形式，具有三个PN节的四层机构的大功率半导体器件。

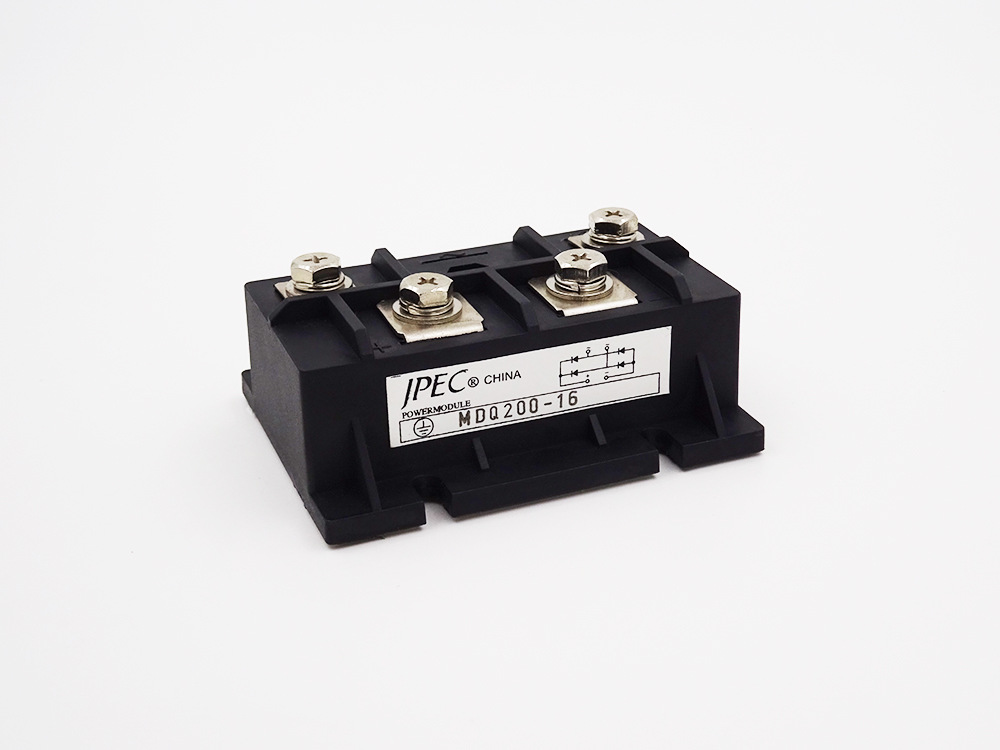

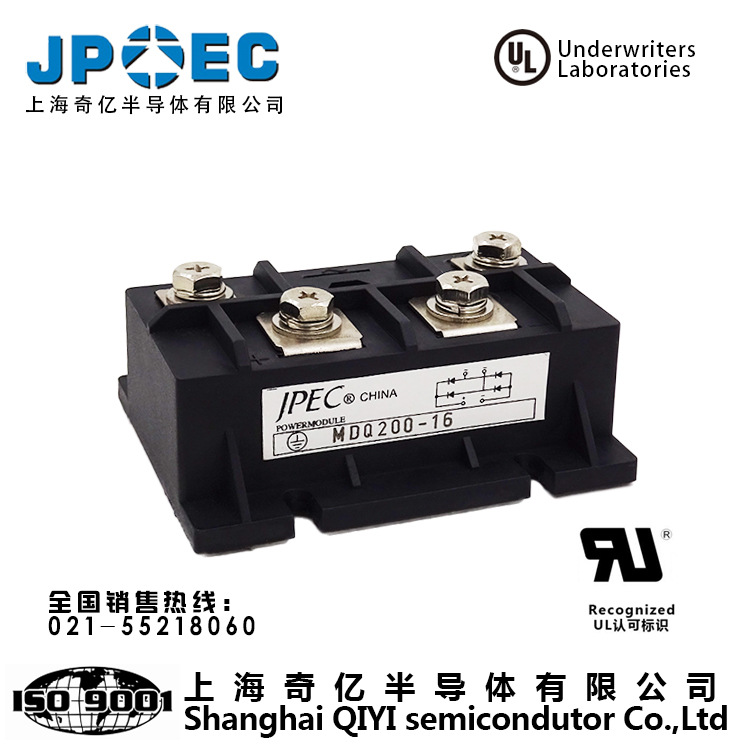

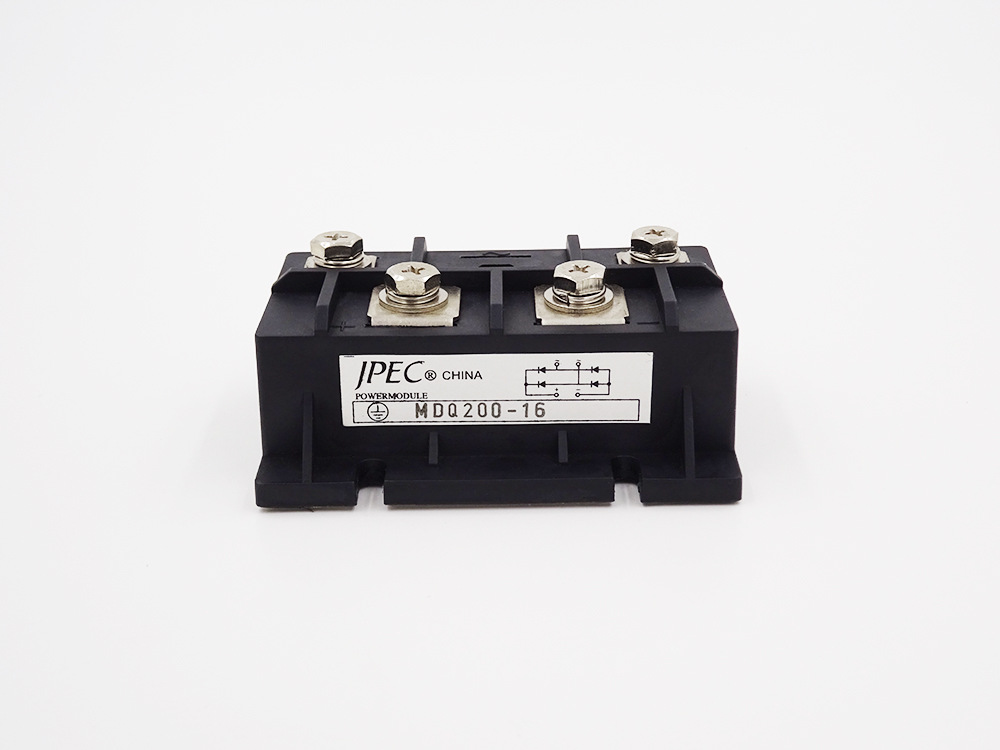

产品实拍图



产品参数 200安培整流模块

TYPE NUMBER	MDQ 40	MDQ 60	MDQ 100	MDQ 150	MDQ 200	MDQ 300	UNITS
VRRM	600-800	600-800	600-800	600-800	600-800	600-800	V
IO (TC=100°C)	40	60	100	150	200	300	A
IFSM (10ms)	0.75	1	1.5	2	2.5	3	KA
I2t(150°C)	2.8	5.1	11.4	31.8	38	45	KA2s
IRRM (25°C)	8	8	10	10	15	20	mA
VFM/ IFM (25°C)	1.55/50	1.47/75	1.53/100	1.47/150	1.5/200	1.5/300	V/A
VFO(150°C)	0.8	0.8	0.8	0.8	0.8	0.8	V
Rf(150°C)	9	7	4.5	3.8	3.5	3	m.ohm
Rth ( j-c )	0.55	0.32	0.24	0.15	0.15	0.1	°C/W
Tjm	150	150	150	150	150	150	°C
Viso	2500	2500	2500	2500	2500	2500	V
Circuit

•

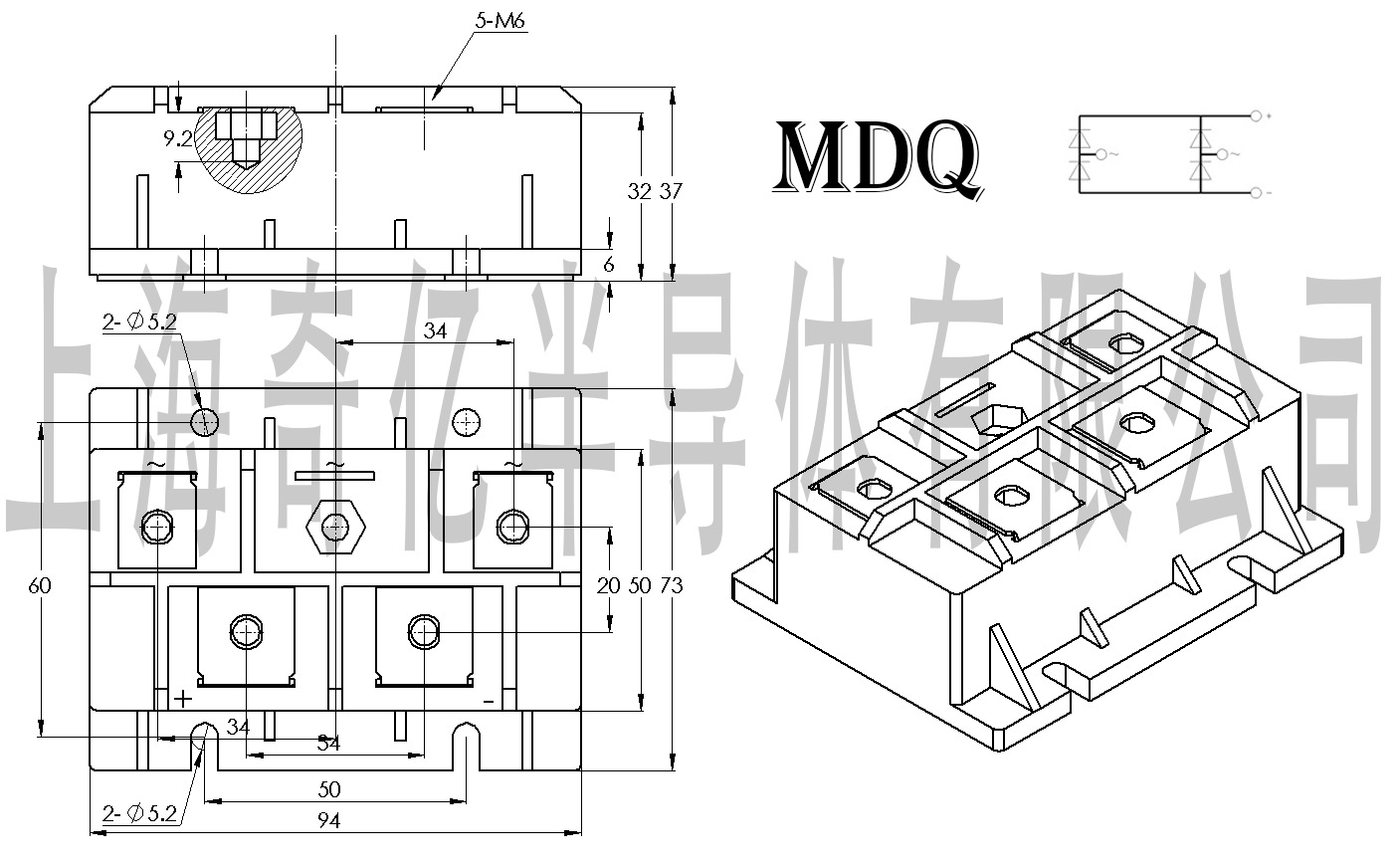

产品尺寸参考图

型号	长	高	宽	厚
MDQ 200-16

                                                                                                                                      单位：（mm）

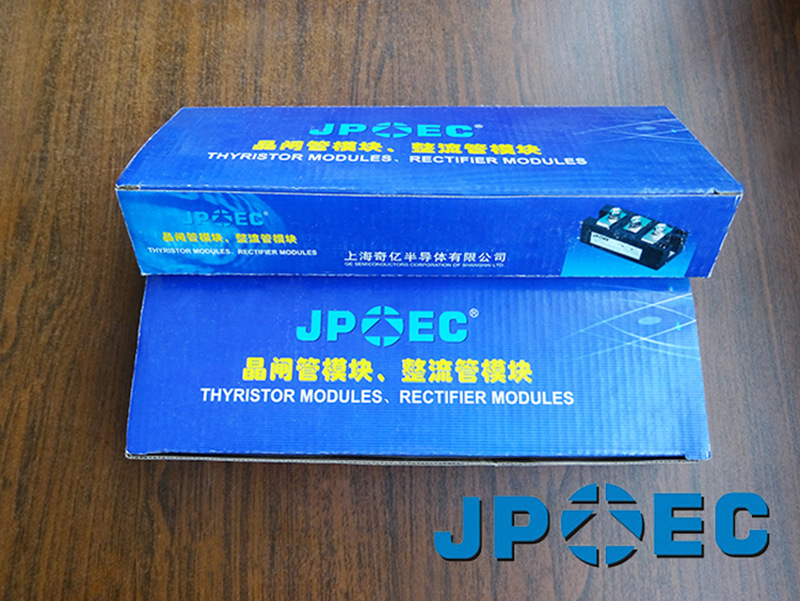

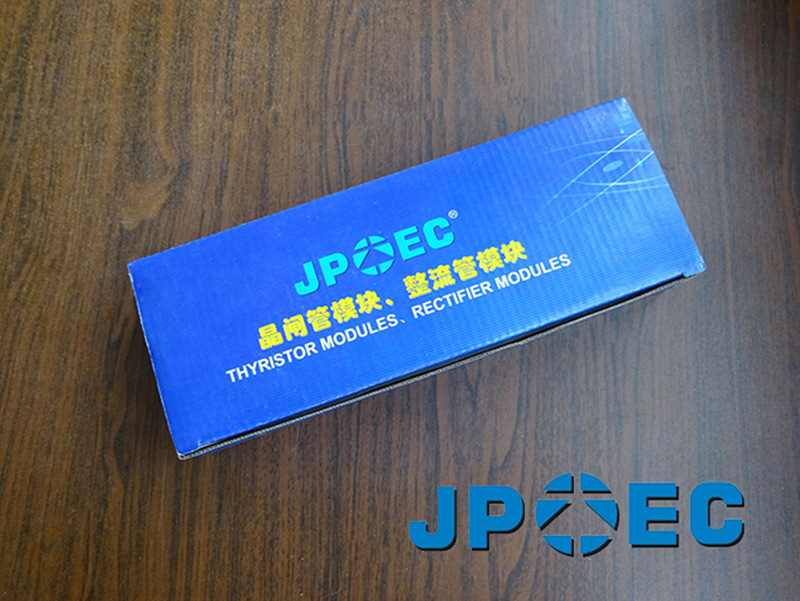

产品包装



  企业介绍   上海奇半导体有限公司是专门从事电力半导体器件的开发与生产的专业化工厂。主要产品为整流管、晶闸管、三极管及其模块等产品，公司于2002年从美国引进关键设备同时采用国外先进工艺，大提高了产品质量和生产效率，近年来分别通过ISO9001-2000质量体系认证和主导产品的UL认证，更好地满足了国内外客户的需求，我们将始终贯彻“一丝不苟，精益求精”的质量方针，确保“产品只只合格，顾客户户满意”。主营产品有：KP、ZP、KK、KS、KG、ZK、MT、MD、MB、KBPC、GTO、GTR、IGBT等各种晶闸管、整流管及其组件、模块、整流桥。我们除了提供新颖、优质产品,还可为客户产品开发提供原厂之技术支持及售后服务，力争为客户带来更多的便捷与价值。   产品质量相关证书


UL认证                                                                          WQA ISO9001认证
